隔膜閥(DL和DS系列) |

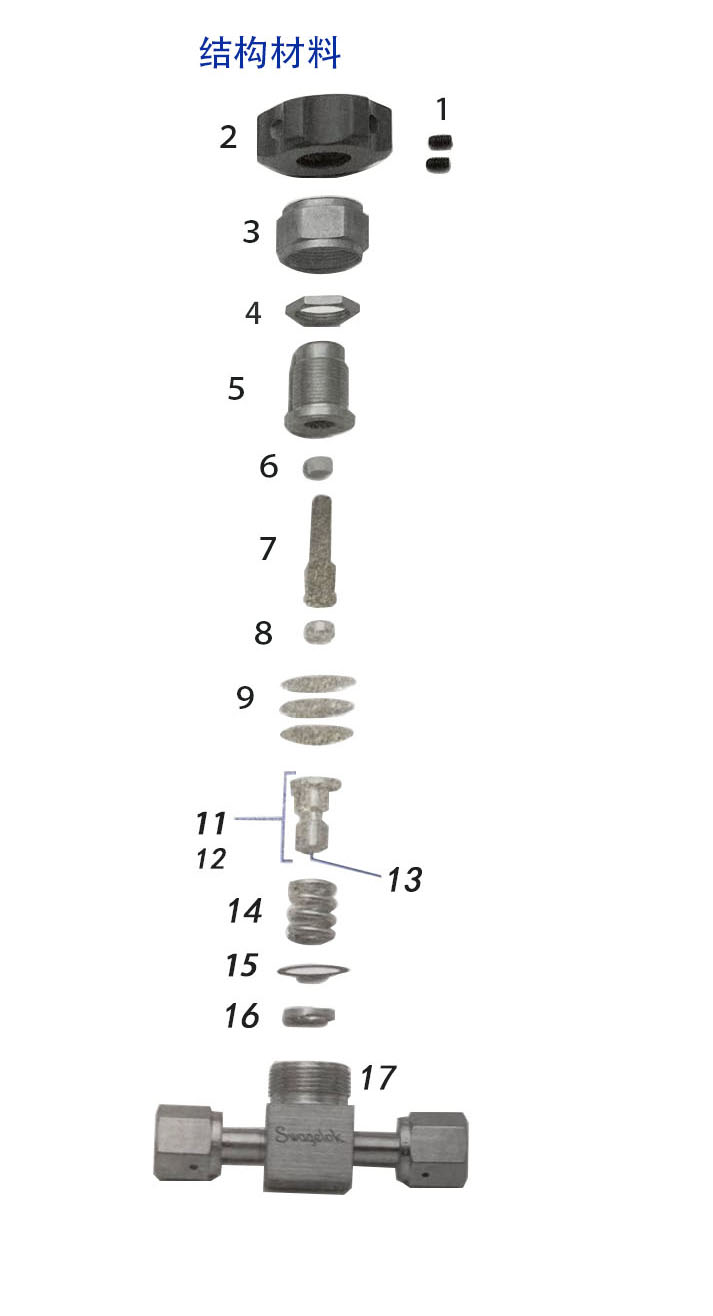

DL和DS系列 無填料、全金屬殼體 壓力從真空至3500psig(241bar) 溫度從-73至121℃(-100至250℉) 特點 DL系列 DL系列隔膜閥,從全開至關閉只需要轉動手柄四分之一圈。 置指示環、提供閥為全開或關閉的目測確認。 花鍵手柄和致動器防止手柄滑移并保證閥可靠動作。 DS系列 DS系列隔膜閥、從全開至關閉要求約一又二分之一轉。 流量系數0.30、滿足高流量要求。 結構材料 1 定位螺釘 2 旋轉手柄 3閥帽螺母 4板裝螺母 5 閥帽 6清潔環 7 致動器 8致動按鈕 9 隔膜 10閥桿 11閥桿塞 12閥桿嵌筒 13閥桿嵌件 14 彈簧 15墊片 16導引件 17 閥體 |
